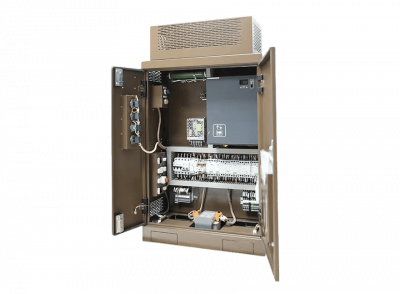

Tủ Điều Khiển Thang Máy EC3000 Series
Tủ Điều Khiển Thang Máy EC3000 Series
Tủ Điều Khiển Thang Máy EC3000 Series - Ảnh 3
Tủ Điều Khiển Thang Máy EC3000 Series
Tủ Điều Khiển Thang Máy EC3000 Series

Tủ Điều Khiển Thang Máy EC3000 Series

99.750.000₫

Tủ Điều Khiến Thang Máy EC3000 Series được phát triển dựa trên nền tảng công nghệ GEAT (Italy) và quy trình sản xuất đạt chuẩn ISO 9001:2015, mang đến giải pháp điều khiển thang máy toàn diện và đáng tin cậy. Sản phẩm sử dụng vi xử lý hiệu năng cao, khả năng đồng bộ chính xác với biến tần, cảm biến và hệ thống cửa tầng, đảm bảo vận hành ổn định và an toàn tuyệt đối. Nhờ tối ưu thiết kế mạch điều khiển, EC3000 giúp tiết kiệm năng lượng, giảm chi phí bảo trì và tăng tuổi thọ hệ thống, đáp ứng tốt các yêu cầu kỹ thuật của dự án dân dụng, thương mại và công nghiệp.

👉 Khám phá ngay danh mục sản phẩm thang máy để chọn ra giải pháp phù hợp nhất cho công trình của bạn.

Tủ Điều Khiển Thang Máy EC3000 Series

Thương hiệu: GEAT Số tầng tối đa: 64 tầng
Lắp ráp bởi: DAT Group Tốc độ tối đa: 6m/s
Tiêu chuẩn an toàn: EN 61800-5-1:2007 Bảo hành: 24 tháng

1. THÔNG SỐ KỸ THUẬT

Đặc tính  thiết bị Diễn giải
Nguồn điện ngõ vào Điện áp ngõ vào (V) AC 3Ph 400V±15%
AC 1Ph 220V±15%
Tần số ngõ vào (Hz) 47~63 Hz
Nguồn điện ngõ ra Điện áp ngõ ra (V) 0~ điện áp ngõ vào
Tần số ngõ ra (Hz) 0~400Hz
Cấu hình Số tầng tối đa 64 tầng
Tốc độ tối đa  6 m/s
Điều khiển nhóm Duplex , nhóm lên đến 08 thang
Kết nối truyền thông CANbus, Modbus RS485
Giao tiếp ngoại vi Ngõ vào tín hiệu số 24 ngõ vào điện áp thấp dạng số, DC24V/4.5~8mA
Ngõ vào tín hiệu điện áp cao 3 ngõ vào tín hiệu kiểm tra điện áp cao, AC/DC 110V
Ngõ ra số 6 ngõ ra Relay, DC30V/7A, AC250V/7A, cho phép thay đổi lập trình.
Giao tiếp truyền thông CANbus, Modbus RS485
Giao tiếp Encoder ERN 1387, Incremental, Push-pull, Open conllector NPN, SIN/COS, UVW, Endat, ECN1313 (cần gắn thêm Card PG card)
Đặc tính điều khiển Chế độ điều khiển Vector vòng kín
Khả năng quá tải 60s với 150% dòng định mức
10s với 180% dòng định mức
1s  với 200% dòng định mức
Momen khởi động 0Hz/200%
Độ chính xác tốc độ ±0.1% tốc độ max
Tần số sóng mang 1.0kHz ~ 16kHz
Chức năng đặc biệt Chế độ chạy Chạy kiểm tra, chạy tự động tốc độ cao, chạy reset về tầng,bằng tầng khi cửa đang mở, chạy cứu hộ UPS, chế độ chạy khi hỏa hoạn, động đất…
Chế độ dừng Dừng theo nguyên lý điều khiển khoảng cách
Bù momen khởi động Khởi động êm không cần tín hiệu hồi tiếp tải trọng.
Tự học thông số động cơ Autotuning tĩnh và động
Tự học hành trình thang Học hành trình thang theo các tín hiệu giảm tốc, giới hạn chiều và theo encoder.
Tự động điều chỉnh điện áp Điều khiển điện áp ngõ ra ổn định khi điện áp đầu vào dao động.
Điều khiển thắng máy kéo Tự động điều khiển điện áp cấp cho thắng máy kéo.
Máy kéo Phù hợp với hầu hết các loại máy kéo AM,PM, với các loại thang có phòng máy và không có phòng máy.

2. DẢI MODEL CÔNG SUẤT EC3000A

DẢI MODEL CÔNG SUẤT EC3000A CÔNG SUẤT (kW)
MÁY KÉO PM KHÔNG CÓ HỘP SỐ MÁY KÉO AM CÓ HỘP SỐ
Sử dụng bộ cứu hộ UPS Sử dụng bộ cứu hộ ARD Sử dụnng bộ cứu hộ ARD Sử dụng bộ cứu hộ UPS
EC3000A – UPS – EPM – 1R5 – S2 EC3000A – UPS – 1R5 – S2 1.5
EC3000A – UPS – EPM – 2R2 – S2 EC3000A – UPS – 2R2 – S2 2.2
EC3000A – UPS – EPM – 3R7 – S2 EC3000A – UPS – 3R7 – S2 3.7
EC3000A – UPS – EPM – 5R5 – 4 EC3000A – ARD – EPM – 5R5 – 4 EC3000A – ARD – 5R5 – 4 EC3000A – UPS – 5R5 – 4 5.5
EC3000A – UPS – EPM – 7R5 – 4 EC3000A – ARD – EPM – 7R5 – 4 EC3000A – ARD – 7R5 – 4 EC3000A – UPS – 7R5 – 4 7.5
EC3000A – UPS – EPM – 011 – 4 EC3000A – ARD – EPM – 011 – 4 EC3000A – ARD – 011 – 4 EC3000A – UPS – 011 – 4 11
EC3000A – UPS – EPM – 015 – 4 EC3000A – ARD – EPM – 015 – 4 EC3000A – ARD – 015 – 4 EC3000A – UPS – 015 – 4 15

Điện áp:

•  S2: vào 1P 220V ra 3P 220V

•  4: vào 3P 380V ra 3P 380V

Kích thước: (C x R x S): 1050 x 800 x 280 (mm)

TÍNH NĂNG NỔI BẬT:

TỐI ƯU CHI PHÍ

  • Giảm chi phí vật tư và nhân công
  • Thời gian lắp đặt nhanh chóng
  • Bảo trì, sửa chữa dễ dàng

ĐÁNG TIN CẬY

  • Vận hành ổn định, tuổi thọ cao
  • Đạt chứng nhận CE chuẩn Châu Âu
  • Linh kiện chất lượng cao

AN TOÀN CAO

  • Hệ thống kiểm soát kép, bảo vệ toàn diện
  • Đảm bảo an toàn người dùng & công trình
  • Loại bỏ rủi ro kẹt, trôi, mất kiểm soát

TIỆN ÍCH VƯỢT TRỘI

  • Cài đặt nhanh, tinh chỉnh dễ dàng
  • Vận hành êm ái, thoải mái
  • Hỗ trợ giám sát & cảnh báo từ xa

ỨNG DỤNG THỰC TẾ CỦA EC3000 Series

EC3000 Series được thiết kế linh hoạt, phù hợp cho nhiều loại công trình khác nhau, từ quy mô nhỏ đến lớn. Sản phẩm có thể lắp đặt trong:

  • Gia đình
  • Chung cư
  • Văn phòng
  • Trung tâm thương mại
  • Bệnh viện
  • Khách sạn

HỆ THỐNG SẢN PHẨM TỦ ĐIỀU KHIỂN THANG MÁY EC3000 SERIES

Tủ điều khiển thang máy EC3000A: hệ thống tủ điều khiển thang máy cao cấp, với nhiều tính năng điều khiển vượt trội

Tủ điều khiển thang máy EC3000E: hệ thống điều khiển thang máy tích hợp thế hệ mới, với kích thước nhỏ gọn và tính năng điều khiển thông minh
